炉温实时监控智能系统

炉温实时监控智能系统

  • 所属分类:炉温测试与实时监控系统
  • 浏览次数:
  • 发布日期:2020-11-17 16:30:07
  • 产品概述
  • 技术参数

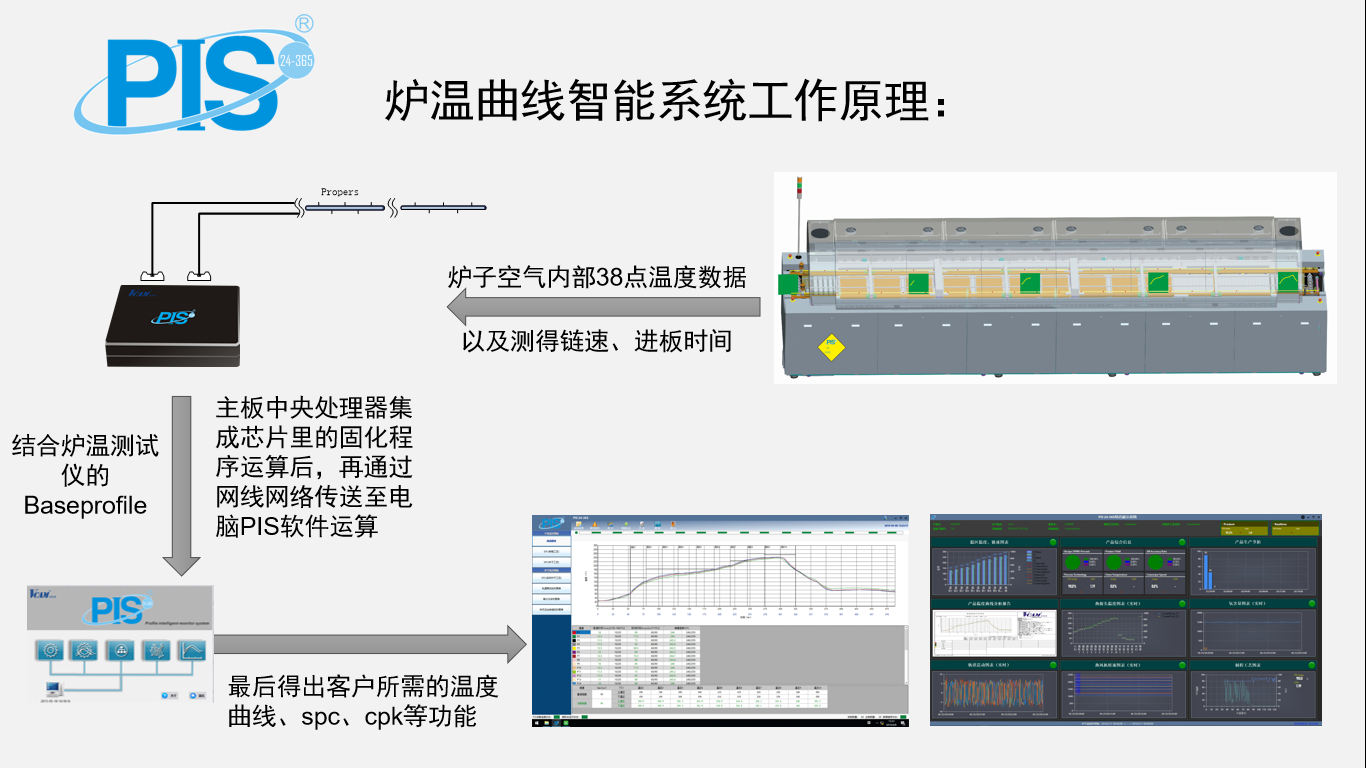

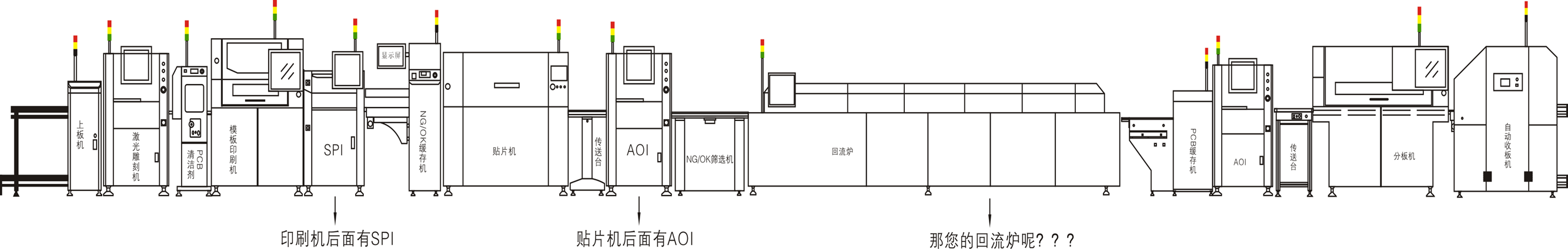

炉温曲线智能系统工作原理




实时在线监控,生成每一片通过回流焊炉的PCB温度曲线






艺制程警报:PIS指数(工艺窗口的界限判断)超界限警告、

炉温警告、链速警告、制程工艺警告、CPK警告







实时显示各温区的温度以及链速的SPC图表/CPK值

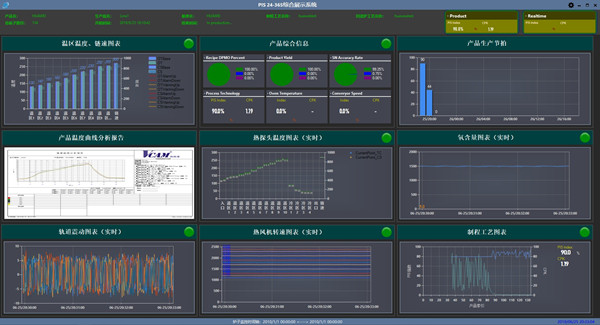

九宫格实时看板系统






软件功能:

实时分温区显示38个热电偶探针的温度数据

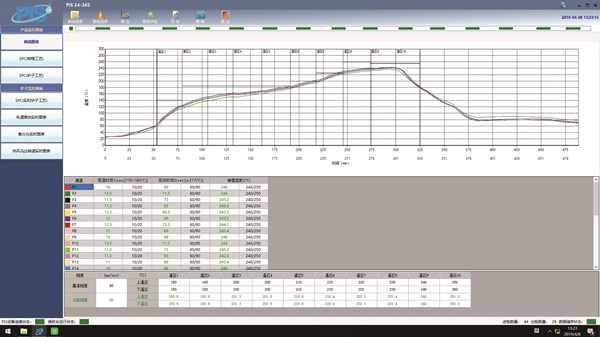

实时监控并生成每一片通过回流焊炉的PCB温度曲线

实时显示链速运行测量值

实时显示通过回流焊炉产品的模拟动画

自动绘制制程工艺各项参数SPC图表/CPK值

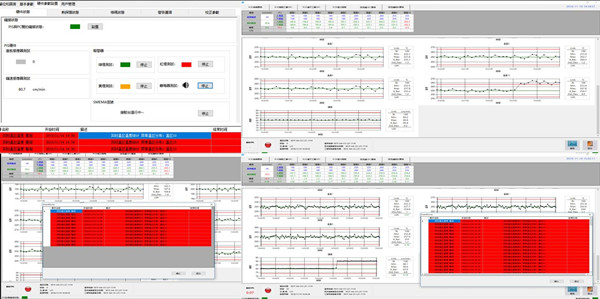

工艺制程警报:PIS指数(工艺窗口的界限判断)超界限警告、炉温警告、链速警告、制程工艺警告、CPK警告

工艺追溯:按产品名称查询,按时间查询,条形码查询

生产数据导出(支持TXT,EXCEL,PDF格式)

PIS操作权限管理员设定

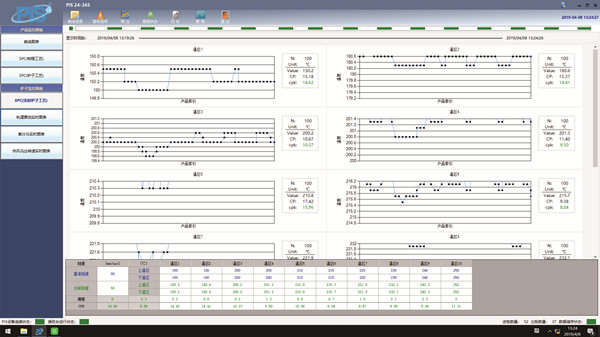

实时显示各温区的温度以及链速的SPC图表/CPK值

UPH产能统计/工艺缺陷及良率的统计报表

实时生产数据输出(RDO): TXT格式/CSV格式/PNG格式

自动警报灯塔三色显示并蜂鸣、自由配置警报灯状态

客户设定的警报可关闭炉前的进板机

进板时间间隔控制

(选配功能)

适配客户MES系统接口的数据上传

正在监控的生产画面切换为九宫格展示

独立运行PIS 24-365炉温曲线智能系统及相应其他软件

条形码关联PCB生产数据,条形码工艺追溯,条形码自动调用程序

实时监控含氧量输出数据、警报、SPC图/CPK图

实时监控动轨和定轨道的轨道振动、警报、SPC图/CPK值

实时监控马达风扇转速的、警报、SPC图/CPK值

利用外置服务器安装PIS远程云智能看板系统,将PIS回流炉端收集的数据和分析展示在大屏显示器(服务器,大屏显示器,相关网络部署,线材需客户自行购买安装)


配置清单

定制的热电偶探管

PIS数据采集终端

链速传感器

进板感应器

带加密狗的PIS 24-365炉温实时监控智能系统软件

(选配清单)

PIS 24-365炉温实时监控智能系统的PC主机

警示灯装置

失效报警

PIS其他辅助硬件配件

条形码扫描器

氧含量数据输入接口

轨道振动实时监控

风扇转速实时监控

数据采集器扩展模块

PIS远程云智能看板系统



主设备参数:

测温点数(单轨):38

设备采集精度:0.5℃

设备采集频率:76点/秒

支持最高通道数:40

链速测量精度:±1%

测温分辨率:0.1℃

链速分辨率:1mm

通信方式:RS232,RJ-45连接器,TCP/IP

电源需求:24V DC/500mA

工作温度范围:20℃-60℃

是否支持条形码扫码器接入:支持2个RS232埠输入

设备重量:1.5KG

设备尺寸:156mm*236mm*42mm

测温仪数据兼容性:兼容大多数品牌炸温测试仪


软件参数:

运用平台:Win7 32位/Win7 64位/Win8 32位/Win8 64位/Win10 32位/Win10 64位

语言版本:简体中文/繁体中文/英文
