Rcmk 回流焊性能测试仪套件

Rcmk 回流焊性能测试仪套件

  • 所属分类:Rcmk回流焊性能测试套件
  • 浏览次数:
  • 发布日期:2020-11-19 09:34:13
  • 产品概述
  • 技术参数

RCMK是一套针对SMT行业中热风回流焊接设备的专用性能测试套件。它利用专业设计的检测工具,配合 iProfile20Super数据采集器,通过对热风回流焊各温区的数据进行采集、检测,模拟不同产品在实际生产中吸热的差异性,再结合专用分析软件,最终分析出热风回流焊接设备的全面性能参数指标。

客户可以利用这套专业的性能测试套件,对新出厂的热风回流焊接设备和原有旧的热风回流焊接设备进行性能的检测分析,根据所检测出的数据对设备进行更加准确的工艺参数设置与调校,用更精准的设备来焊接制造出品质可靠的电子产品。


产品优势:

识别和记录设备的稳定性

·可记录12到20组通道数据(根据产品尺寸决定)

·自动划分温区,并比较不同吸热量模块的数据工艺值

·显示各温区的温度稳定性

·自动判断各项目工艺参数是否在合格范围

·分析温区设定温度与测量温度偏差值

·所测各个温区空气横向温度偏差值

·所测各个温区吸热模块横向温度偏差值

·所测各个温区纵向温度偏差值

·回流炉的设定

·采用先进的耐温材料作为套件的载具,可重复使用达上千次

·特有专利电路设计保证高精度的数据采集可靠性

·可进行SPC绘制,以及CPK自动计算:包含CM/CMK


RCMK PLUS

数值显示给出设备的能力指数

·数据采集器支持多次测量后统一下载:支持200组数据同时存储

·采用耐高温的可充电电池,低功耗运行,带液晶屏幕

·数据采集仪器可与载具分离,便于定制载具的通用性使用

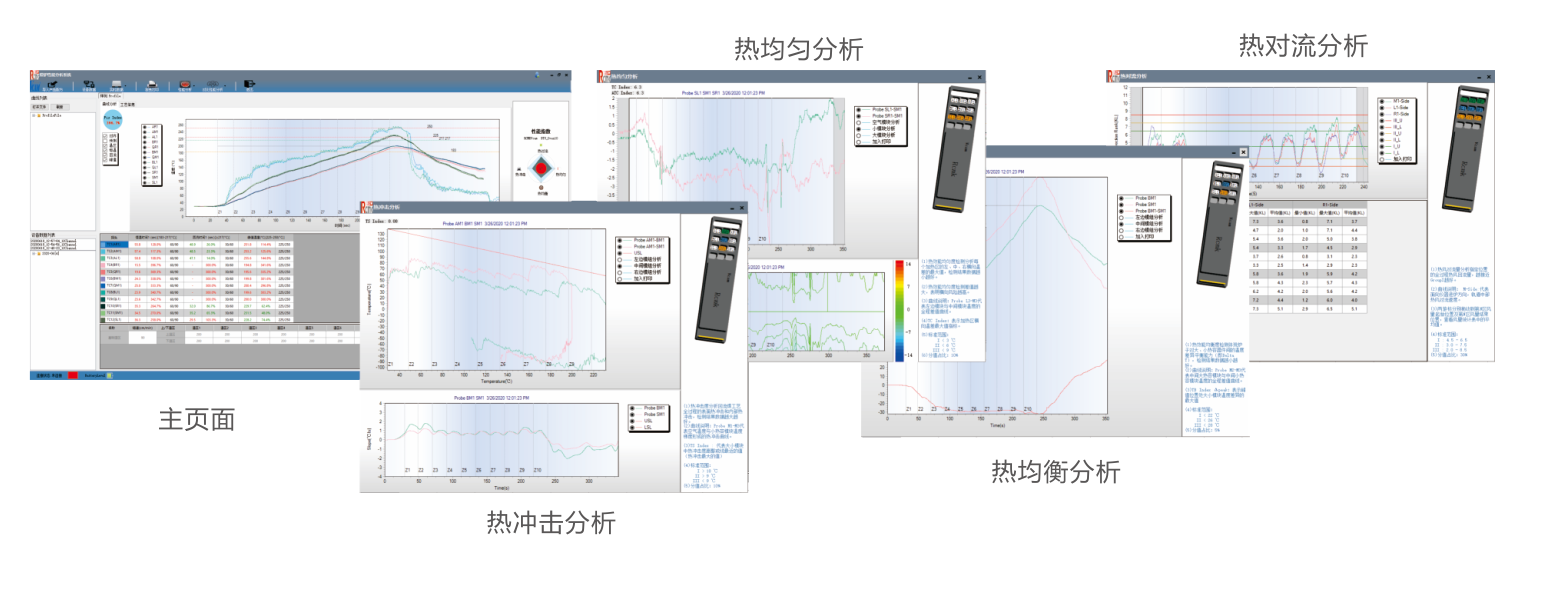

·热效率数据分析

·加热均横性分析

·加热均衡性分析

·环境热补偿能力数据分析

·空/满载热补偿能力数据分析

·横截面温差数据分析(加热均匀性分析)

·温差控制能力数据分析

·热冲击分析

·上下温区温差控制能力数据分析(*选配,需定制载具支持)

·冷却区数据分析(下降斜率或自定义斜率分析;冷却区热均匀性分析)

·回流炉热效能稳定性数据测试


RCMK 性能测试套件

数据存储信道选择:支持可选择20组信道存储

数据存储:最多50组数据

数据采集器内部温度数据实时显示:支持显示屏直接显示/软件显示

软件语言版本:简中/繁中/英文

电源需求:5-32VDC(可USB3.0接口充电)

标准配置:

iProfile Super12(9测试通道)数据采集器

测试模组:3个空气模组,3个大容量模组,3个小容量模组

3张RCMK空满载测试铝板

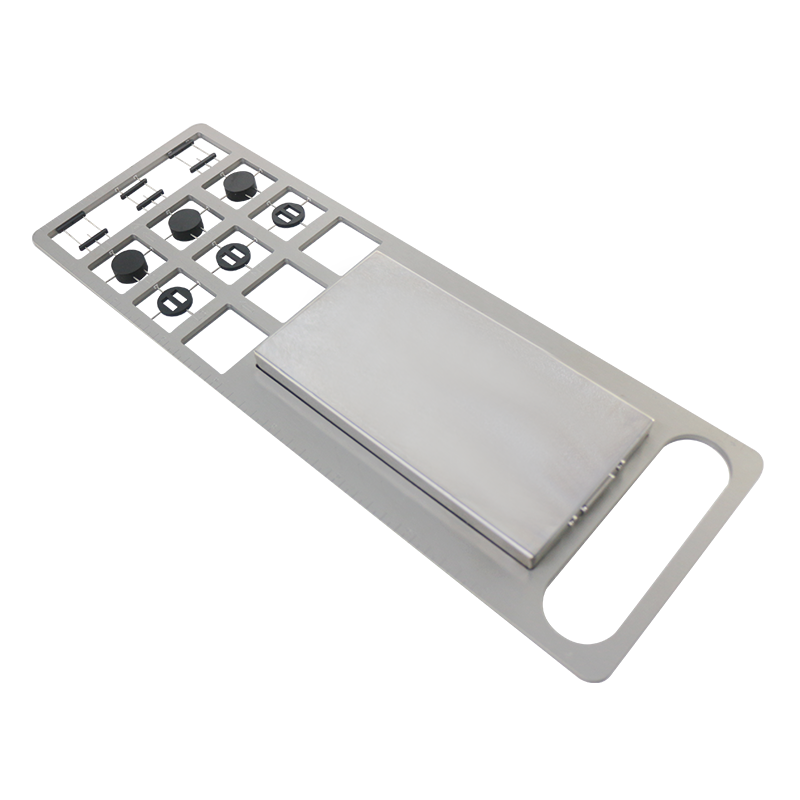

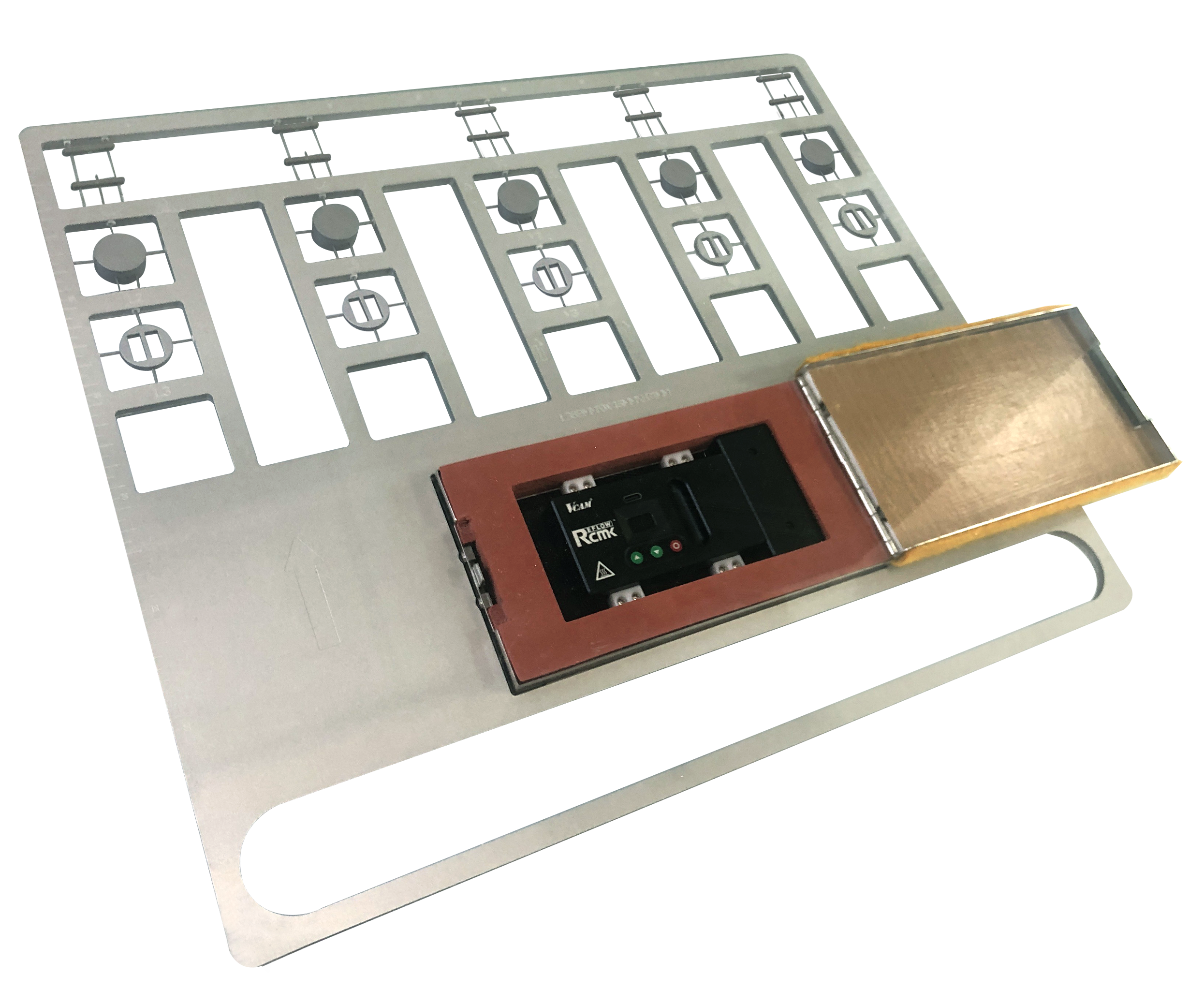

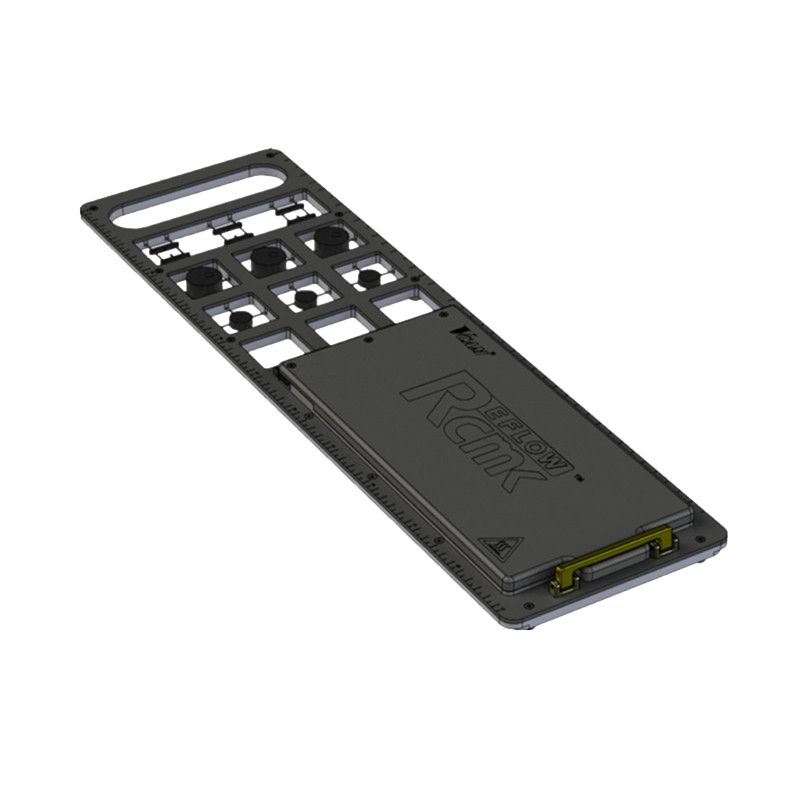

RCMK专业载具套件(仅配选定的一款宽度载具):9/12通道178版本∶517*160*32 支持其他尺寸需求定制

RCMK工业级移动数据分析终端: i3处理器,8G内存,500G存储容量,自带屏幕

USB 3.0数据线(可作充电线)

专用充电器

耐高温手套

RCMK定制手提箱

安装配件包(说明书,光盘,检验合格证)

带加密狗的RCMK系统分析软(功能参见软件模块)

选项配置:

VCAM SMART DOCK

3个热风量传感器模组
