回流焊是SMT核心工艺，制程稳定性直接决定电子产品良率与可靠性。虚焊、桥连、立碑等缺陷，主要源于温度失衡、物料氧化、焊膏管控不当、设备精度偏差四大核心问题。
一、回流焊常见缺陷及核心成因

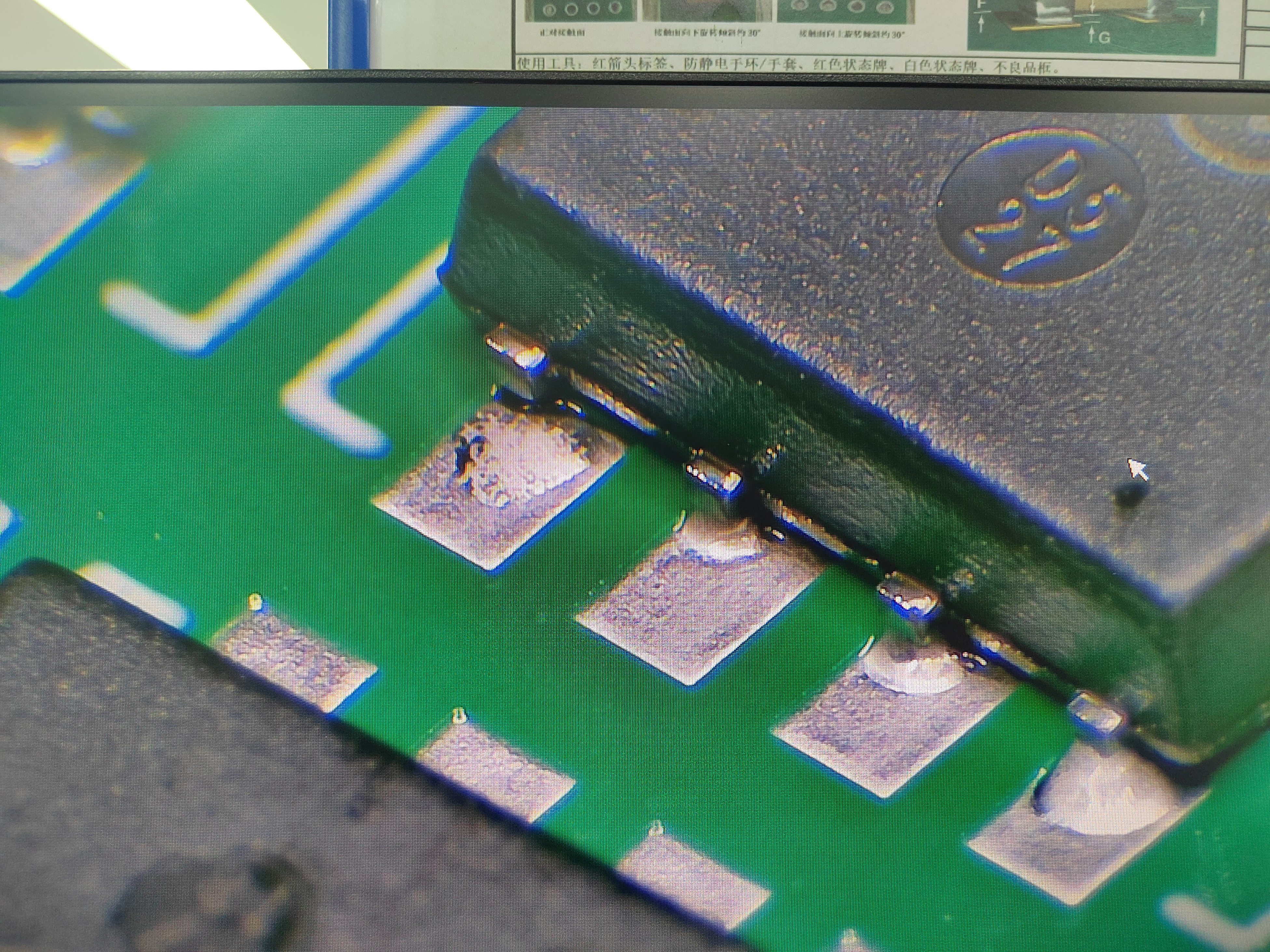

1. 虚焊（焊点连接失效、接触不良）
1.1. 温度不足：回流区峰值温度未达锡膏熔点+20~30℃，或有效焊接时间＜3s，焊膏未充分熔融润湿。
1.2. 氧化污染：PCB焊盘、元件引脚受潮氧化，或沾染油污、杂质，阻碍焊料浸润。
1.3. 助焊剂失效：锡膏过期、吸潮，或预热段升温过快，助焊剂提前挥发。
1.4. 设备偏差：炉温区传感器漂移、加热模块老化，实际炉温与设定值偏差大。

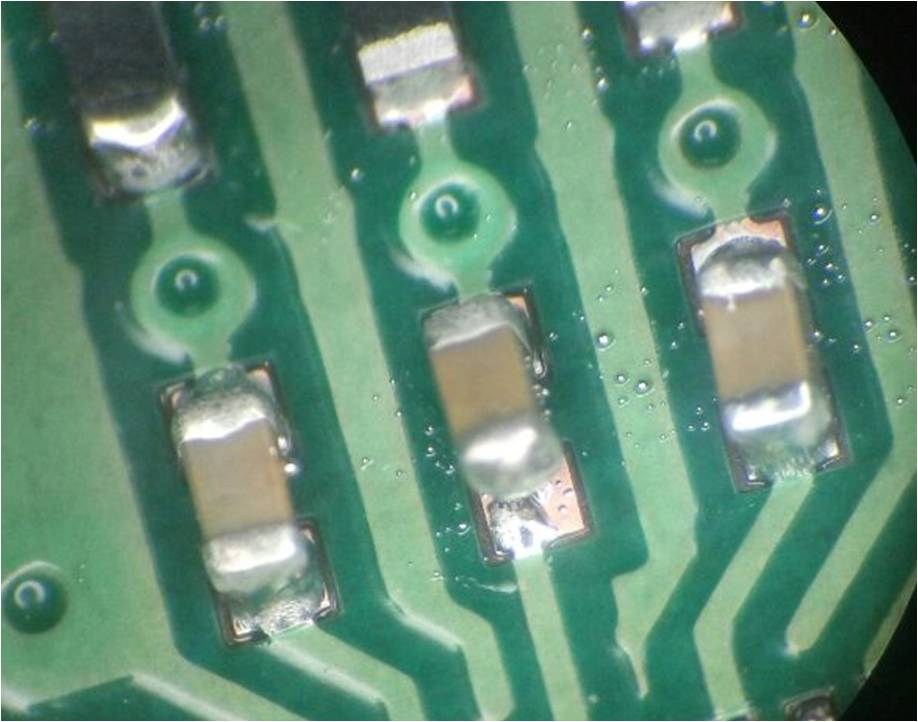

2. 锡珠、锡渣（板面散落小锡粒、焊料飞溅）
2.1. 升温过快：预热段升温速率＞3℃/s，溶剂急剧挥发导致焊料飞溅。
2.2. 焊膏受潮：存储/回温不规范，高温水汽膨胀带出焊料。
2.3. 钢网异常：开口过小/毛刺/厚度不均，印刷溢锡形成锡珠。
2.4. 炉内气流紊乱：风速过高、风道堵塞，热风冲击焊料飞溅。

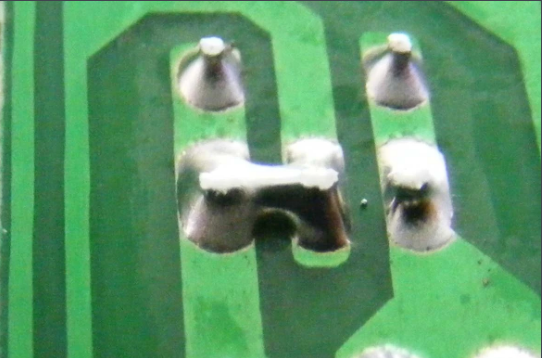

3. 桥连短路（相邻焊点焊料连接，电气短路）
3.1. 峰值温度偏高：＞260℃使焊料流动性过强，焊点融合搭桥。
3.2. 焊膏量过多：钢网厚/开口大、刮刀压力小，焊膏堆积溢出。
3.3. 定位偏移：PCB/贴片偏移，引脚跨接焊盘形成桥连。
3.4. 元件排布过密：高密度PCB焊盘间距过小，焊料易溢流连接。

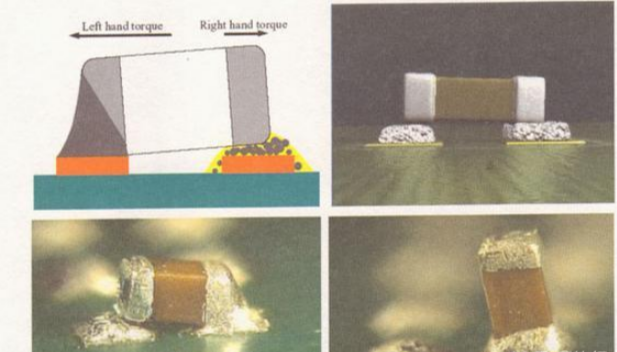

4. 元件翘立（立碑/墓碑效应，片式元件一端翘起）
4.1. 两端受热不均：焊盘热容量差异大，焊膏熔融不同步、张力失衡。
4.2. 焊膏印刷不对称：两端厚度/面积不一致，表面张力差拉扯元件翘起。
4.3. 贴片偏移：一端焊膏接触面积小，附着力不足被拉起。
4.4. 氮气环境加剧：润湿性提升，两端张力差放大，立碑风险升高。
5. 焊点空洞（焊点内部气孔，降低机械强度与导电性
5.1. 物料受潮：PCB、BGA/QFN等元件吸潮，高温水汽蒸发形成空洞。
5.2. 升温剧烈：预热过快，溶剂/助焊剂挥发气体被包裹在焊料中。
5.3. 焊膏问题：粘度不当、助焊剂含量低或过期，气体释放不畅。
5.4. 炉内气氛不佳：空气环境氧化严重，氧化气体滞留形成空洞。
6. 板面发黄烤焦（PCB变色、碳化，元件损伤）
6.1. 温度过高：峰值温度＞250℃或局部超温，超出耐热极限。
6.2. 高温停留过久：回流区（＞220℃）时长＞60s，树脂碳化变黄。
6.3. 炉内污染：助焊剂残留、油污高温分解碳化附着板面。
6.4. 气流不均：局部热风集中，造成板面局部烤焦。
7. 冷焊（焊点粗糙无光泽、润湿不良、连接不可靠）
7.1. 峰值温度不够：＜锡膏熔点+15℃，焊膏未完全熔融。
7.2. 焊接时间太短：有效回流时间（＞220℃）＜2s，IMC形成不足。
7.3. 预热不足：助焊剂未充分活化，除氧化与润湿能力差。
7.4. 炉温波动大：加热模块老化、电压不稳，温度忽高忽低。
二、全流程缺陷规避方案
1. 通用基础管控（全缺陷适用）
1.1. 物料防潮与可焊性：PCB与MSD密封存储，湿度≤5%；受潮元件125℃烘烤4-12h；等离子清洗清除氧化与杂质。
1.2.焊膏全周期管控：2-8℃冷藏，回温4h使用，充分搅拌；开封24h内用完；预热升温速率≤2℃/s。
1.3. 设备定期维护：校准温控传感器、加热模块；清理风道/过滤网，稳定风速与气流。
2. 分缺陷专项优化
2.1虚焊 - 峰值温度230-250℃，有效焊接时间30-60s。 - 氮气环境氧浓度≤500ppm，减少氧化。
2.2锡珠、锡渣 - 预热段（150-180℃）60-90s，温升≤2℃/s。
钢网采用梯形/防锡珠开口，严控印刷厚度与覆盖度。
桥连短路 - 峰值温度230-245℃，高温停留≤10s。 钢网厚度0.12-0.15mm，开口比焊盘小10%；贴片偏移≤元件宽度20%。
2.3元件翘立
元件两端温差≤5℃，恒温区60-90s。两端焊膏厚度差≤0.02mm；氮气氧浓度1000-2000ppm。
2.4焊点空洞 -预热段≥90s，温升≤1.5℃/s，充分排气。 氮气氧浓度≤500ppm，选用低空洞率锡膏。板面发黄烤焦峰值温度230-240℃，回流区30-45s。每月清洁炉膛，均衡炉内气流。
2.5冷焊，峰值温度达锡膏熔点+20~30℃，有效回流≥3s。预热160-180℃、60-90s；炉温波动≤±2℃。
三、捷汇多科技产品解决方案
捷汇多科技深耕热工学监测与工艺质控，以数据化检测、可视化管控、精准化优化为核心，提供全链路回流焊缺陷防控方案。
核心产品矩阵

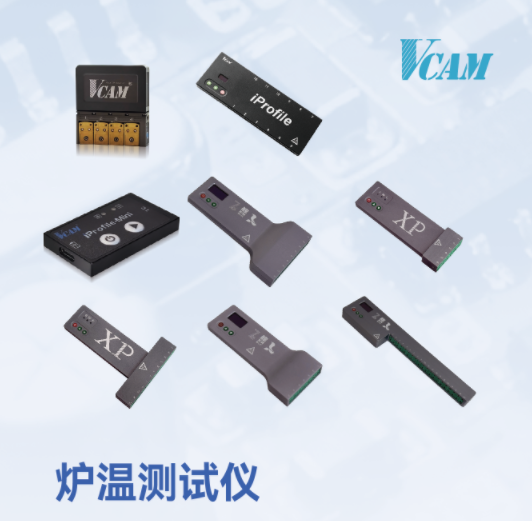

1. 炉温测试仪核心优势：高适配、高精度、强密闭的定制化炉温测试方案功能亮点：支持6-32 通道定制，可测温度/真空度，适配窄出入口，满足复杂炉体工况
2. 回流焊影像宝核心优势：行业首创多数据融合，实现焊接缺陷可视化功能亮点：整合视频/温度/振动数据，智能生成报告，高清捕捉异常时刻并支持移动端查看
3. 回流焊热性能检测核心优势：全维度热性能分析，为工艺稳定性提供量化依据功能亮点：覆盖热均衡/均匀/效能/冲击/对流全项分析，支持SPC/CPK统计与链速波动解析
4. 轨道性能检测核心优势：多维度轨道状态评估，精准预判长期运行性能功能亮点：可测轨道形变量/链速/振动量/爬坡度/平行度，结合温区数据评估轨道工况
5. 残氧穿梭机核心优势：行业首创真空区氧浓度分析，填补低氧工艺测试空白功能亮点：全隧道氧浓度/温度/链速/轨道状态多维度数据分析，适配低氧焊接场景
6. 风压检测设备核心优势：炉内全域风压/温度数据可视化，助力热工艺优化功能亮点：采集炉内全域热风风压与温度数据，绘制连续压力变化趋势图，直观呈现气流分布

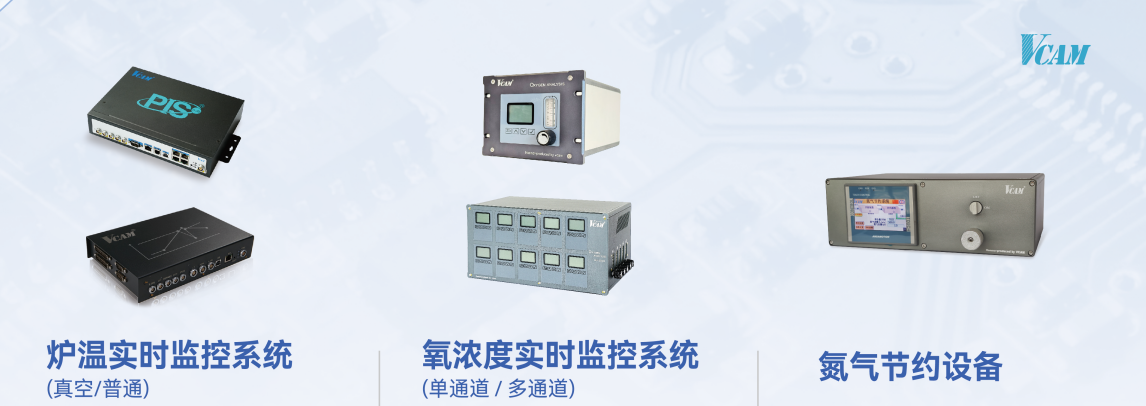

7. 炉温实时监控系统（真空/普通）核心优势：填补真空腔体数据盲区，实现工艺全链路透明化管控功能亮点：行业首创真空腔体真空值/温度仿真曲线，实时监控链速/轨道震动 / 马达转速等参数
8. 氧浓度实时监控系统（单通道 / 多通道）核心优势：多通道实时氧含量监测，保障低氧工艺稳定性功能亮点：多通道实时采集氧含量数据，动态分析炉内氧浓度分布，适配低氧/氮气保护工艺
9. 氮气节约设备核心优势：智能流量管控+自动化节能，有效降低氮气使用成本功能亮点：实时监测氮气流量/纯度/压力，动态调节供应，实现氮气供应自动化管理
10、VC-C500 负压除尘设备核心优势：全自动干法清洁+静电消除，无耗材降本增效功能亮点：在线式无耗材作业，高效去除静电与松散浮尘，适配SMT产线防静电场景，可扩展等离子/干冰模块
11、AP-C350 常压等离子清洗设备核心优势：精密活化改性，提升后续工艺良率与结合力功能亮点：6 轴伺服高速自动化作业，低温低电式环保清洗，纳米级去除有机污染物，适配半导体/电子精密工艺
12、CL5441 高频离子干冰清洗机核心优势：强力物理剥离顽固污垢，柔性适配多场景降本功能亮点：精准攻克顽固油污/积碳/助焊剂残留，无化学残留，可替代传统溶剂清洗，适配模具/电子制造等复杂工况
13、VC-011 干冰清洗设备核心优势：便携高效的精细化干法清洗方案，无二次污染，降低设备维护风险功能亮点：高速干冰物理除垢，防堵冰槽+进口动力设计，作业稳定持久，轻松剥离顽固油污、积碳与残留胶渍，适配设备保养场景
核心价值 以数据驱动工艺优化，助力企业构建稳定、高效、低缺陷的回流焊制程，实现高良率、低成本，赋能高端电子制造产业升级。
